Cisco SystemsとNW機器の概要まとめ

Cisco

Cisco社が提供しているネットワーク機器の概要をまとめました。

Cisco社の概要

シスコシステムズ(Cisco Systems, Inc.)は、アメリカ合衆国カリフォルニア州サンノゼに本社を置く世界最大級のネットワーク機器メーカーです。ルーターやスイッチなどの基盤技術から、セキュリティ、クラウド、コラボレーションソリューションまで幅広く提供しています。

シスコはシリコンバレーにある企業

アメリカ合衆国カリフォルニア州サンノゼは「シリコンバレー」と呼ばれる場所で、シスコはIT企業が集中する場所に位置しています。シリコンバレーには、GoogleやAppleなどの本社もあり、シスコもそういった会社と似た文化に影響を受けていることが考えられます。

シスコはスタンフォード大学で生まれた企業の一つ

シスコ社の説明資料には以下のように記載されています。シスコ社はスタンフォード大学から生まれた企業の一つです。

1984年、スタンフォード大学の コンピュータ サイエンティストの夫妻が、
キャンパス間を‘つなげる’ためにネットワーク接続ための最初のマルチプロトコル ルータを開発しました。

https://www.cisco.com/c/dam/global/ja_jp/solutions/industries/education/gigaschool-webinars/1-enkaku-kyoiku-nw-point.pdf

ネットワーク技術の概要

シスコの機器について理解を深めるために、ネットワークに関する技術の理解も必要です。

以下の記事でネットワーク技術の概要についてまとめています。

シスコ社の製品

シスコの製品を紹介します。

シスコネットワーキング製品およびソリューション
シスコネットワーキングは、組織が場所を問わず、ユーザー、デバイス、アプリケーション、ワークロードをセキュアに接続するためのインテリジェントなネットワークソリューションを提供します。

シスコの主な製品はルータとスイッチです。以下のリンクでシスコ製品とサービスの一覧を確認できます。

製品、ソリューション、サービス
シスコは、さまざまな業界の大企業や小規模企業向けに設計された幅広い製品とネットワーキング ソリューションを提供しています。

シスコのルータ

シスコの SD-WAN ルータと WAN アプライアンス
シスコの SD-WAN ルータと WAN アプライアンスは、WAN とクラウドネットワークでエンドツーエンドの管理と柔軟性を実現します。

エッジルータ(エッジ プラットフォーム​)

インターネットや大規模WANの「入り口(エッジ)」に設置されるルータ。高スループット・高信頼性を重視。ISP(インターネットサービスプロバイダ)や大企業の本社データセンターで利用。大量のトラフィックを高速処理するため、機能は「ルーティング+セキュリティ」が中心で、音声やWAN最適化などの統合は基本的に行わない。

Cisco Catalyst 8300 シリーズ エッジ プラットフォーム
Cisco Catalyst 8300 シリーズ エッジ プラットフォームは、マルチレイヤのセキュリティ、クラウドネイティブの俊敏性、強化された可視性により、ブランチネットワークを変革します。

サービス統合型ルータ(ISR)

中小規模のオフィスや支店(ブランチオフィス)で利用されることが多いルータ。ルーティングに加えて セキュリティ機能(ファイアウォール/VPN)音声(VoIP)WAN最適化 などを統合。

Cisco 1000 シリーズ サービス統合型ルータ(ISR)
Cisco 1000 シリーズ サービス統合型ルータは、インターネットアクセス、高度なセキュリティ、ワイヤレスサービスが 1 つに統合された、導入および管理が簡単な固定型高性能デバイスです。

シスコのスイッチ

シスコのスイッチは主にCatalystとNexusが使われます。

  • Catalyst = 企業のオフィスLAN向けの定番スイッチ
  • Nexus = データセンターやクラウド向けのハイパフォーマンススイッチ

Catalystはオフィスのネットワークを安定させる“社内向け”、Nexusはデータセンターやクラウド基盤を支える“裏方の高速スイッチ”、というイメージです。

Cisco Catalyst 9000 スイッチファミリ

Cisco Catalyst 9000 スイッチファミリ
Catalyst 9000 エンタープライズ向け LAN スイッチで思いのままにハイブリッドワークを実現できます。

すべてのシスコ製のスイッチは以下のリンクから確認できます。

すべてのスイッチ製品
ボーダレス ネットワーク、データセンター、スモール ビジネスなど、シスコは企業向けの包括的なスイッチング ソリューションのポートフォリオを提供しています。

シスコのアクセスポイント

アクセスポイントは、オフィス内などの無線WiFi接続を管理するネットワーク機器です。

ワイヤレスアクセスポイント
シスコ ワイヤレス アクセスポイントは、自社向けに構築された信頼性が高い安全なアクセスポイントです。Wi-Fi 6 と 6E がもたらすあらゆるメリットを体験できます。

パソコンでCiscoのネットワーク機器を操作する

シスコのネットワーク機器を自分のパソコン上で試しに操作することができるソフトを紹介します。

Cisco Packet Tracer

Cisco社が提供しているCiscoのネットワーク機器を操作できるソフトです。

GNS3

GNS3はGraphical Network Simulator 3のことです。Ciscoのネットワーク機器だけでなく、Juniperのネットワーク機器も操作することができます。

キャンパスネットワーク(CAN)とは

Ciscoのネットワーク機器の構成の一つにキャンパスネットワークがあります。

https://www.cisco.com/web/JP/solution/netsol/designzone/literature/pdf/OL-15716-01-J.pdf

構内ネットワーク

構内ネットワーク(LAN)は、オフィス内や施設内などの限られた物理的な空間内に設置されたネットワークのことです。

エンタープライズネットワーク

エンタープライズネットワークは、企業内で構築されたLANのことです。

2階層ネットワーク設計モデル(コア層・ディストリビューション層(コラプストコア)・アクセス層)について

2階層ネットワーク設計モデルはディストリビューション層(コラプストコア)とアクセス層の2階層に分けてネットワークの設計を決める設計モデルです。

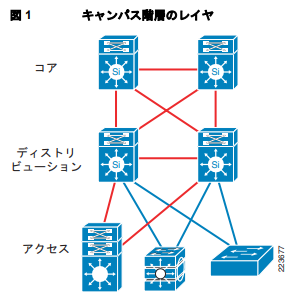

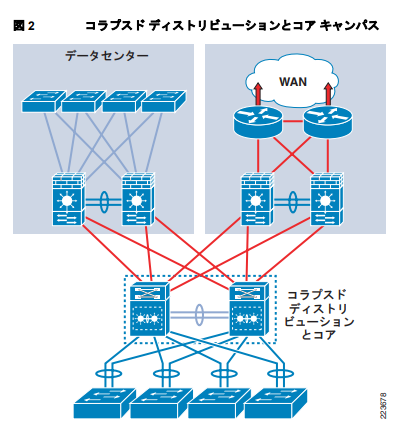

画像の引用:https://www.cisco.com/web/JP/solution/netsol/designzone/literature/pdf/OL-15716-01-J.pdf

コア層

コア層はディストリビューション層の機器が集約される層で、高機能なハイエンドモデルのスイッチなどが配置される層になります。

ディストリビューション層(ディストリビューションスイッチ(DSW))

ルータやレイヤ3スイッチなどを使用する層で、各アクセス層のスイッチ等を集約する層です。

ルータ、レイヤ3スイッチ(L3SW)が配置される層です。

アクセス層(アクセススイッチ(ASW))

最終的なユーザーが使用するパソコンなどの機器へ接続するNW機器が配置される層です。

レイヤ2スイッチ(L2SW)やスイッチングハブが使用されます。

CiscoのNW機器の使い方(CLI コマンドモードについて)

Ciscoのネットワーク機器の使い方を紹介します。

ユーザEXECモード

ユーザ
EXECモード
Router>

特権EXECモード

以下のコマンドを入力することで特権EXECモードに移行することができます。

enable

コンフィギュレーションモード

configure terminal

グローバルコンフィギュレーションモード

インターフェースコンフィギュレーションモード

ルータコンフィグレーションモード

ラインコンフィグレーションモード

CiscoのNW機器に関連する資格

Ciscoのネットワーク機器に関する資格を紹介します。Ciscoの認定資格は以下の順で難易度が高くなっています。

  1. CCST
  2. CCNA
  3. CCNP
  4. CCIE

Ciscoが提供する認定資格は、ネットワーク機器の操作に関する理解力を証明するだけでなく、ネットワークの技術の理解に対する証明も行っています。ネットワークエンジニアになるためにはCCNAからの取得がおすすめです。

CCNA

CCNAはCiscoの提供するネットワーク機器に関するアソシエイト資格です。ネットワークエンジニアになりたい場合は登竜門のような資格です。

CCNP

CCNPはシスコが提供するネットワーク機器のプロフェッショナル資格です。

CCIE

CCIEはCisco認定資格の中でも「エキスパート」に該当する資格です。CCIEのEはExpert(エキスパート)を意味します。

まとめ

シスコのネットワーク機器とその使い方、認定資格についての概要をまとめました。ネットワークエンジニアになる場合はシスコのネットワーク機器に関する理解は必須です。Packet Tracerを使用したり、CCNAの教材を購入するなどしてネットワークに関する理解とシスコの機器の操作になれておくといったことをやっておきましょう。
